759,00 €
2" Anschlüsse und 63mm Innenverrohrung für reduzierten Druckverlust und optimierten Durchfluss.
Robuster und langlebiger Filterkessel aus glasfaserverstärktem Polyester vom Markenhersteller Astral. Lieferbar in Kesseldurchmessern von 500mm, 600mm und 750mm.
Inkl. manuellem 6-Wege Ventil mit 2" Anschlüssen.
Technische Angaben / Lieferumfang Astral Vigo Pro Filterkessel:
Filterbehälter aus glasfaserverstärktem Polyester
Kesseldurchmesser: 600mm
Stichmaß: 230mm
2" Anschlüsse, 63mm Innenverrohrung
2" 6-Wege Side-Mount-Ventil
(Funktionen: Filtern, Rückspülen, Klarspülen, Zirkulieren, Entleeren, Geschlossen).
Manometer zur Druckkontrolle.
Betriebsdruck max: 2.5 bar.
Selbstentlüftend, manuelle Entlüftung möglich.
Transparenter Polycarbonat-Deckel zur Sichtkontrolle des Verschmutzungsgrades.
Wasserablass 3/4" mit Sieb (verhindert austreten des Filtermediums beim entleeren)
Benötigte Menge Filtermedium für Astral Vigo Pro Filterkessel (nicht im Lieferumfang):
| Kesseldurchmesser | Sand (0.4-0.8mm) | AFM (Grade 1) |
Bei Kesseldurchmessern von 600mm oder größer kann im unteren Bereich des Filters eine Stützschicht (20% der Füllmenge) mit einem Filtermedium gröberer Körnung eingebracht werden (Sand bis 3mm Körnung, oder AFM Grade 2).
| Downloads | |
 |
Astral Vigo Pro Filter Montage-/Bedienungsanleitung (DE) |
| |
Astral Vigo Pro Filter, Abmessungen (DE) |
| |
Astral Vigo Pro Filter, Datenblatt (EN,ES) |
Anmelden
Hersteller:
Fluidra Deutschland GmbH
Bauhofstr. 18D
63762 Großostheim
info@fluidra.de
Passendes Stangenventil
Besgo Stangenventile sind die beste Variante zum automatischen Rückspülen einer Schwimmbad Filteranlage. Durch ihren Aufbau erzeugen Stangenventile einen wesentlich geringeren Druckverlust in der Verrohrung als herkömmliche, manuelle oder motorisierte 6-Wege-Ventile. Dadurch lassen sich bei gleicher Pumpendrehzahl bis zu 25% höhere Umwälzleistungen erzielen bzw. bei regelbaren Filterpumpen lässt sich der gleiche Durchsatz mit niedrigerer Drehzahl und damit niedrigerem Energieverbrauch erreichen. Höhere Rückspülgeschwindigkeiten, auf Grund des niedrigeren Druckverlustes, sorgen zudem für bessere Spülergebnisse. Die Umwälzpumpe muss zum Umschalten von Filterbetrieb auf Rückspülen nicht ausgeschaltet werden. Bei Stromausfall stellt das Besgo Stangenventil automatisch auf «Filtrieren», somit ist eine unbeabsichtigte Entleerung des Pools nicht möglich. Das Besgo Stangenventil kann an jeden handelsüblichen Filter angeschlossen werden. Zusätzlich sind für bestehende Rohrleitungen die Anschlussstutzen verstellbar/drehbar. Es ist in den Grössen DN40 bis DN125 erhältlich.Die Ansteuerung erfolgt über ein 230V AC Magnetventil mit Handnotbetätigung (im Lieferumfang enthalten). Das Ventil kann hydraulisch (mit Wasserdruck) oder pneumatisch (mit Luftdruck) umgestellt werden. Der Steuerdruck muss zw. 3 und 6 Bar liegen. Wird das Stangenventil über den Wasserdruck des Trinkwassernetzes angesteuert, ist örtlich zu prüfen ob ein Systemtrenner zu installieren ist. Downloads Einbauanleitung (DE, FR, IT, EN, ES, PL) Installationsanweisungen Video (YouTube) Funktionsprinzip Druckverlustdiagramm Besgo Katalogseite Masszeichnung (DN40 / 125mm Stichmaß) Masszeichnung (DN40 / 190mm Stichmaß)
Ähnlicher Artikel

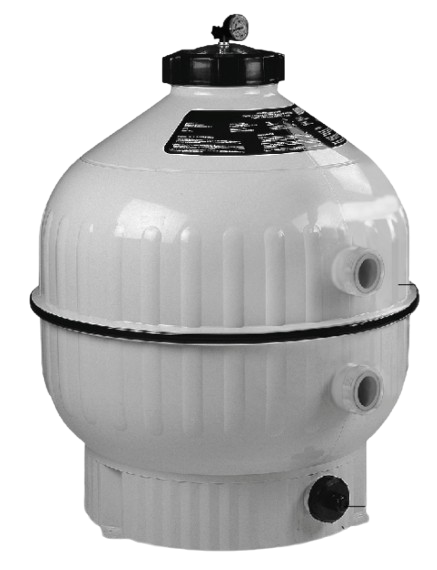

Robuster, langlebiger Polypropylen Filterkessel für Schwimmbäder und Pools. Lieferbar in Kesseldurchmessern von 500mm, 600mm und 750mm (900mm auf Anfrage). Inkl. Filterverschraubungen. Technische Angaben:Filterbehälter aus Polypropylen.Kesseldurchmesser: 600mmStichmaß: 125mm1.5" Filterverschraubungen zur Montage eines StangenventilsManometer zur Druckkontrolle.Betriebsdruck max: 2.5 bar.Selbstentlüftend, manuelle Entlüftung möglich.Transparenter Polycarbonat-Deckel zur Sichtkontrolle des Verschmutzungsgrades.Wasserablass mit Sieb (verhindert austreten des Filtermediums beim entleeren)Sandentleerung 1-1/2'' Benötigte Menge Filtermedium (nicht im Lieferumfang): Kesseldurchmesser Sand (0.4-0.8mm) AFM (Grade 1) 500 mm 100 kg 84 kg 600 mm 150 kg 126 kg 750 mm 300 kg 252 kg 900 mm 550 kg 462 kg Bei Kesseldurchmessern von 600mm oder größer kann im unteren Bereich des Filters eine Stützschicht (20% der Füllmenge) mit einem Filtermedium gröberer Körnung eingebracht werden (Sand bis 3mm Körnung, oder AFM Grade 2). Downloads Cantabric Montage-/Bedienungsanleitung (DE, FR, IT, EN, ES, PT) Cantabric Abmessungen
